TFT彩屏工作原理是什么?

2019/11/6 22:16:39点击:

TFT彩屏工作原理是什么?以下LCD段码屏生产厂家作简单介绍:

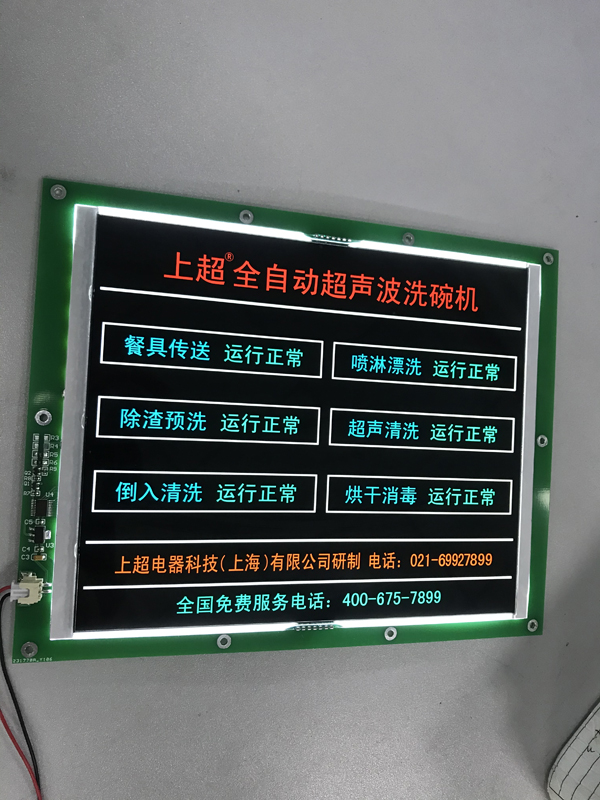

LCD段码屏

TFT-LCD中,TFT的功能就是一个开关管。常用的TFT是三端器件。在玻璃基板上制作半导体层,在两端有与之相连接的源极和漏极。并通过栅极绝缘膜,与半导体相对置,利用施加于栅极的电压来控制源、漏电极间的电流。

对于显示屏来说,每个像素从结构上可以看作为像素电极和共同电极之间夹一层液晶。更重要的是从电的角度可以把它看作电容。其等效电路为图1所示。要对ji列的像素P

显示图像的关键还在于液晶在电场作用下的分子取向。一般通过对基板内側的取向处理,使液晶分子的排列产生希望的形变来实现不同的显示模式。在电场作用下,液晶分子产生取向变化,并通过与偏振片的配合,使入射光在通过液晶层后强度发生变化。从而实现图像显示。

TFT-LCD与无源TN-LCDSTN-LCD的简单矩阵不同,它在液晶显示屏的每一个象素上都有一个薄膜晶体管(TFT),可有效地克服非选通时的串扰,使之显示液晶屏的静态特性与扫描线数无关,因此大大提高了图像质量。而开关单元(即TFT)的特性,则要满足通态电阻低,闭态电阻非常大这一要求。

    TFT-LCD彩色化则一般是通过加一层彩色滤光片,在显示器的前面板上实现。它要求在每个像素上制作红、绿、蓝三色和遮光用黑矩阵。
